Cosa è un Iniettore PoE e come si usa?

Un iniettore PoE serve a portare alimentazione elettrica e dati attraverso lo stesso cavo Ethernet, anche quando lo switch di rete non dispone di porte PoE. È una soluzione molto pratica per collegare una telecamera IP, un access point o un piccolo apparato di rete senza dover installare una presa elettrica vicino al dispositivo.

Il collegamento è semplice, ma scegliere l'iniettore sbagliato può creare problemi: non tutti supportano la stessa potenza, le stesse velocità di rete o le medesime tensioni. Vediamo cos'è un iniettore PoE, come funziona e come si usa, partendo dai casi che capitano più spesso in un impianto di videosorveglianza.

Cos'è un iniettore PoE e a cosa serve?

PoE significa Power over Ethernet: è la tecnologia che permette di trasportare i dati di rete e l'alimentazione su un unico cavo LAN. L'iniettore PoE, chiamato anche adattatore PoE o midspan, si inserisce tra uno switch o router e il dispositivo da alimentare.

Da una parte riceve il traffico Ethernet; dall'altra lo inoltra aggiungendo la potenza elettrica necessaria. In questo modo puoi conservare uno switch non-PoE già installato e alimentare, per esempio, una nuova telecamera senza sostituire l'intera infrastruttura.

C'è però una distinzione fondamentale: l'iniettore non trasforma una normale telecamera Ethernet in una telecamera PoE. Il dispositivo collegato deve essere predisposto per ricevere alimentazione via Ethernet, oppure occorre uno splitter PoE specifico che separi dati e alimentazione con l'uscita corretta.

Come funziona un iniettore PoE?

Un normale iniettore PoE dispone di due porte RJ45 e di un ingresso per l'alimentazione. Sui modelli più comuni le connessioni sono indicate così:

• LAN o Data In: ingresso del cavo proveniente da switch, router o NVR con porta di rete senza alimentazione PoE.
• PoE o Data + Power Out: uscita verso la telecamera IP o l'altro dispositivo compatibile, attraverso un unico cavo Ethernet.
• Power: collegamento alla rete elettrica o all'alimentatore previsto dal produttore.

L'iniettore riceve l'energia dall'alimentatore e la rende disponibile sulla porta PoE. Nei modelli che seguono gli standard IEEE, prima di erogare la potenza viene verificata la presenza di un dispositivo compatibile. È una differenza importante rispetto agli iniettori passivi, che possono applicare una tensione senza questa negoziazione.

Il PoE elimina quindi l'esigenza di avere una presa accanto alla telecamera, non quella di alimentare l'iniettore: la corrente deve comunque arrivare al punto in cui è installato l'accessorio.

Come utilizzare un iniettore PoE: collegamento passo dopo passo

Supponiamo di avere una telecamera IP PoE e uno switch di rete tradizionale. Prima di montare tutto, controlla sulla scheda tecnica della telecamera quale standard PoE richiede e verifica che l'iniettore lo supporti.

1. Collega una porta LAN dello switch, del router o dell'apparato di rete alla presa Data In dell'iniettore mediante un cavo Ethernet.
2. Collega la porta PoE Out dell'iniettore alla porta di rete della telecamera IP PoE.
3. Alimenta l'iniettore con l'adattatore corretto o secondo le indicazioni del produttore.
4. Controlla l'accensione del dispositivo e verifica dalla rete che la telecamera sia raggiungibile e trasmetta regolarmente le immagini.

Lo schema è: switch non-PoE → iniettore PoE → telecamera IP PoE. Tra iniettore e telecamera viaggiano dati e alimentazione; sul tratto tra switch e iniettore viaggiano i dati.

Se il videoregistratore NVR dispone già di porte PoE compatibili, di solito puoi collegare direttamente la telecamera a una di queste porte. Inserire un iniettore aggiuntivo non è necessario e può essere inappropriato: prima di farlo verifica sempre le specifiche della porta.

Iniettore PoE attivo o passivo: quali differenze ci sono?

È uno dei controlli più importanti e anche uno dei più trascurati.

Un iniettore PoE attivo conforme agli standard IEEE 802.3af, 802.3at o 802.3bt riconosce e alimenta dispositivi progettati per quegli standard, entro i limiti e le compatibilità previsti. È la scelta da prendere in considerazione per molte telecamere IP professionali e per gli access point che dichiarano esplicitamente il supporto PoE standard.

Un iniettore PoE passivo, invece, può inviare direttamente una tensione fissa sul cavo. Esistono soluzioni passive a 12 V, 24 V o altre tensioni, impiegate in particolari apparati di rete. Non sono automaticamente compatibili con una telecamera indicata come PoE 802.3af o con un dispositivo che richiede un diverso sistema di alimentazione. Un collegamento errato, in questi casi, può danneggiare l'apparecchio.

Per questo 48 V, 24 V e 12 V non sono criteri sufficienti per scegliere un iniettore. Controlla sempre standard, tensione, polarità e potenza richiesti dal dispositivo, soprattutto quando si tratta di alimentazione passiva o proprietaria.

PoE, PoE+ e PoE++: quale potenza serve?

Le sigle si riferiscono a diversi standard di alimentazione e non devono essere confuse con la velocità Ethernet.

• PoE – IEEE 802.3af: fino a 15,4 W erogati dalla sorgente, con circa 12,95 W disponibili al dispositivo nelle condizioni previste dallo standard. È adatto a molti apparati con consumi contenuti.
• PoE+ – IEEE 802.3at: fino a 30 W alla sorgente e circa 25,5 W al dispositivo. È diffuso per telecamere IP e access point che richiedono più potenza.
• PoE++ – IEEE 802.3bt: prevede classi di potenza superiori, con dispositivi di alimentazione di Tipo 3 fino a 60 W e di Tipo 4 fino a 90 W nominali secondo la relativa implementazione. È utilizzato per apparati più esigenti, incluse alcune telecamere PTZ e soluzioni professionali.

Il dato da confrontare con la telecamera è la potenza effettivamente disponibile al dispositivo, non soltanto il valore massimo pubblicizzato per l'iniettore. Le perdite lungo il cavo e le condizioni di impiego contano. Inoltre, sigle commerciali come Hi-PoE possono indicare soluzioni differenti: va verificata la compatibilità dichiarata dal produttore, senza dare per scontato che siano equivalenti a IEEE 802.3bt.

Per esempio, una telecamera con illuminatore potente, zoom motorizzato o resistenza anticondensa può assorbire molto più di una piccola telecamera fissa. Occorre considerare il consumo massimo previsto, non solo quello misurato di giorno a riposo.

Iniettore PoE o switch PoE: cosa conviene utilizzare?

Se devi alimentare una sola telecamera IP e disponi già di uno switch non-PoE, l'iniettore è spesso la soluzione più semplice: aggiungi l'alimentazione solo sulla linea che ti interessa.

Se, invece, devi collegare quattro, otto o più telecamere, uno switch PoE permette di concentrare alimentazione e collegamenti in un unico apparato, con meno alimentatori separati. In questo caso vanno verificati il numero di porte PoE e il power budget complessivo, cioè quanta potenza lo switch può erogare contemporaneamente.

Puoi confrontare le soluzioni nella sezione switch per telecamere. Un'altra cosa da non confondere è lo splitter PoE: a differenza dell'iniettore, separa l'alimentazione dai dati all'estremità del collegamento e può servire per dispositivi non-PoE, purché tensione e connettori di uscita siano adatti.

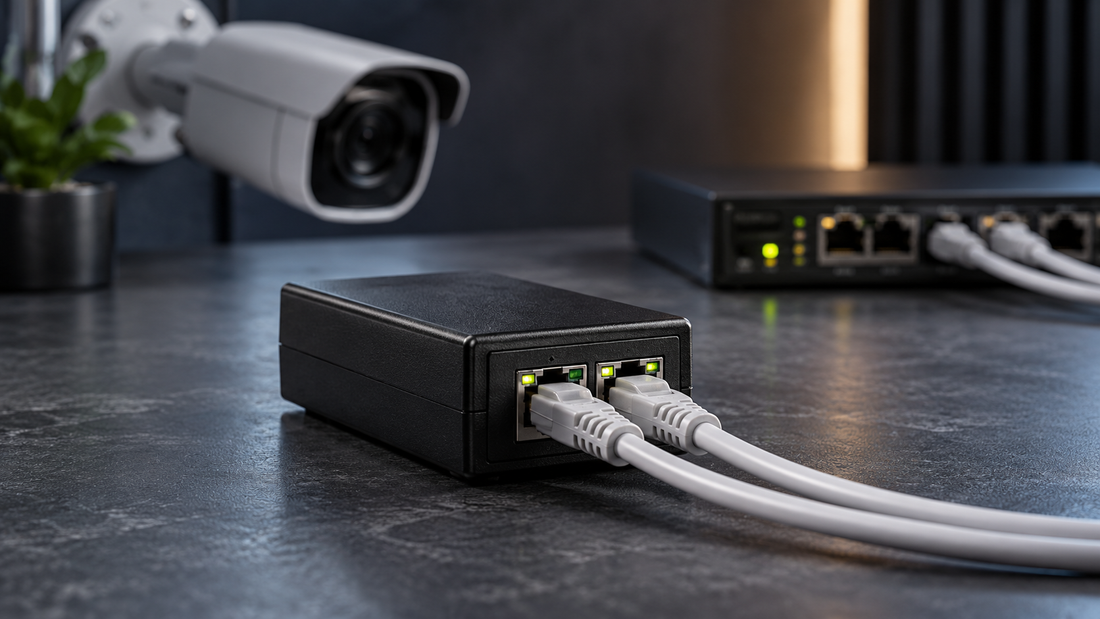

Iniettore PoE per telecamera IP: un esempio pratico

Immagina una telecamera montata sotto una tettoia, a una certa distanza dall'armadio di rete. La telecamera supporta PoE+, mentre nell'armadio c'è uno switch Gigabit senza porte alimentate.

Puoi installare un iniettore PoE+ Gigabit all'interno dell'armadio, vicino all'alimentazione elettrica, e utilizzare il cavo Ethernet esistente fino alla telecamera. Prima dell'acquisto devi però controllare tre cose: lo standard richiesto dalla telecamera, il suo assorbimento massimo e la lunghezza complessiva del collegamento.

Se lo stesso impianto prevede altre telecamere PoE, può risultare più ordinato sostituire lo switch con un modello PoE adeguato. Il punto non è acquistare l'accessorio più potente, ma alimentare correttamente il dispositivo senza complicare la rete.

Per individuare il modello di telecamera adatto all'impianto, puoi partire dalla collezione telecamere IP.

Iniettore PoE e distanza massima: quanti metri di cavo Ethernet?

Nella maggior parte dei collegamenti Ethernet su rame, la lunghezza nominale del canale è 100 metri complessivi, comprendendo i tratti di cablaggio previsti. Non significa che tutti gli impianti funzionino bene con un qualunque cavo da 100 metri, né che l'iniettore estenda da solo la portata della rete.

Nei collegamenti lunghi o con apparati che assorbono molta corrente diventano importanti la qualità dei conduttori, la corretta terminazione e la caduta di tensione. Per installazioni affidabili conviene usare cavi idonei, preferibilmente con conduttori in rame pieno e categoria adeguata, evitando di basarsi soltanto sulla dicitura Cat5e o Cat6 stampata sulla guaina.

Se la telecamera si trova all'esterno, il cavo di rete deve essere adatto alla posa prevista. Vanno valutate anche protezioni contro le sovratensioni e corretta gestione delle tratte tra edifici. Per distanze superiori ai limiti ordinari esistono extender PoE e apparati long-range specifici, ma si scelgono verificando attentamente prestazioni, alimentazione e velocità disponibile: non sono proprietà universali di tutti gli iniettori.

Come scegliere un iniettore PoE senza sbagliare

Oltre allo standard di alimentazione, verifica la velocità delle porte: un iniettore 10/100 Mbps potrebbe diventare un collo di bottiglia se stai collegando un access point o un apparato con interfaccia Gigabit. Sono disponibili anche modelli Gigabit e MultiGigabit, da scegliere in funzione della rete.

Controlla poi se l'alimentatore è incluso, se l'iniettore è previsto per l'uso interno o industriale, la temperatura operativa e le eventuali protezioni. Un modello da 60 W non è automaticamente adatto a qualsiasi telecamera da 60 W: le indicazioni di potenza devono essere lette insieme allo standard PoE supportato.

La scelta corretta parte sempre dalla scheda tecnica del dispositivo da alimentare. Se vi è scritto IEEE 802.3at, serve un'alimentazione compatibile con quel requisito. Se trovi invece 24 V passive PoE, devi verificare un iniettore passivo specificamente previsto per quel prodotto; non basta acquistare il primo adattatore PoE disponibile.

La telecamera non si accende con l'iniettore PoE: cosa controllare?

Quando un dispositivo non parte, il primo sospetto dovrebbe essere la compatibilità, non necessariamente il cavo.

Verifica l'alimentazione dell'iniettore, la corretta posizione dei cavi nelle porte Data In e PoE Out e lo standard richiesto dalla telecamera. Poi prova con un cavo Ethernet corto e sicuramente funzionante, così da escludere problemi sulla tratta. Se la telecamera si avvia ma perde la connessione, controlla anche la velocità negoziata e lo stato dei connettori.

In caso di dubbi sulla tensione, soprattutto con alimentazioni passive, evita collegamenti di prova alla cieca: consulta prima le specifiche dei due apparati oppure utilizza strumenti di test adatti al tipo di PoE.

Domande frequenti sugli iniettori PoE

Un iniettore PoE può alimentare qualsiasi telecamera IP?

No. La telecamera deve supportare il tipo di alimentazione fornito dall'iniettore. Per una telecamera non-PoE può essere necessario uno splitter idoneo, se previsto dalle sue specifiche.

Serve una presa elettrica vicino alla telecamera PoE?

No, se il collegamento PoE è correttamente progettato. L'iniettore ha però bisogno di alimentazione nel punto in cui viene installato, normalmente vicino allo switch o all'armadio di rete.

Posso utilizzare un iniettore PoE 48V per una telecamera 12V?

Non direttamente, salvo che la telecamera supporti esplicitamente quel tipo di ingresso PoE. Per un dispositivo alimentato soltanto a 12 V può essere necessario uno splitter compatibile che fornisca 12 V con il connettore e la potenza corretti.

Se ho già uno switch PoE devo aggiungere anche un iniettore?

In genere no. Se la porta dello switch supporta lo standard e la potenza richiesti, può alimentare direttamente il dispositivo. Aggiungere un iniettore sulla stessa linea senza una verifica specifica è sconsigliato.

Quale iniettore PoE acquistare?

Per scegliere bene bastano pochi dati, ma devono essere quelli giusti: modello della telecamera o dell'access point, standard richiesto, consumo massimo, velocità della porta di rete e distanza del collegamento. Con queste informazioni è possibile distinguere un normale iniettore PoE da un modello PoE+, PoE++ o passivo senza rischiare incompatibilità.

Nella categoria iniettori PoE di Solare Sicuro puoi confrontare le soluzioni disponibili per videosorveglianza e networking. Se hai già individuato il dispositivo da alimentare, controlla prima la sua scheda tecnica: è il modo più rapido per evitare un acquisto sbagliato.
